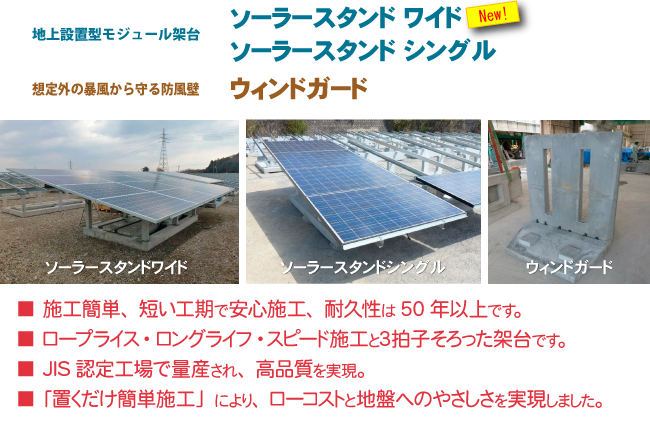

ソーラースタンド


ソーラースタンドの特徴


■ ソーラースタンドワイドの解説ビデオです。ぜひご覧ください。

■ ソーラースタンドの解説ビデオです。ぜひご覧ください。


■ 【置くだけ簡単施工】を実現、基礎工事不要です。
鉄筋コンクリートの重量で風圧に対抗します。浮力を上回る自重と水平方向荷重を上回る摩擦力を確保しました。 地盤上に「置くだけ」ですから、基礎工事不要です。
地盤の掘削が不要ですから産廃埋立地工場跡地を太陽光発電所として生まれ変わらせることができます。
■ 現場組立構成で施工をスピードアップ
コンクリート部は、地盤に接する「ベース部」と、上部構造を支える前後の「脚柱部」の3パーツ構成です。 各パーツの接合は、現場で無収縮モルタル材を注入します。 接合部は接合力を高める独自の「インナーピット構造」により十分な接合強度を確保しました。(実用新案)
■ 上部構造にはZAM材採用、高い耐久性と汎用性を確保
モジュールを支える上部構造は、高い対候性を誇る「ZAM材」を採用しました。最高グレードのZAM材の採用により、コンクリート部に負けない長寿命を実現しました。 太陽光モジュールの搭載はZAM材部で行いますので、スパン変更・穴位置変更が容易で、各種のモジュールの搭載を可能とした高い汎用性があります。 モジュール固定方法は、「ボルト式」「クランプ式」に対応できます。
■ ウェイト加重で耐風速を最適化
ソーラースタンドワイドは、標準とする耐風速を低めに設定し、ウェイト搭載による加重で耐風速を調整できます。これにより、設計基準風速が低い地域でのコストパフォーマンスが高くなりました。
■ 独立構造により不等沈下が生じてもモジュールは安全
強固なコンクリートベースの上に架台構造全体が乗っています。隣の架台とは独立していますから、地盤の不等沈下が生じても、一つの架台が個体として傾くのみで、モジュールに応力は生じません。 もし、隣の架台のモジュールと接近して接触するおそれが生じたとしても、ベース部は地盤に固定されていませんから、容易に位置を再調整することができます。
ソーラースタンドの技術資料をPDFで用意しました。⇒資料のダウンロード

ソーラースタンドワイド 【New!】
項目 内容
名称 ソーラースタンドワイド
耐風速 30~42m/sec(ウェイト搭載により調整)
ベース寸法 幅3650mm x 奥行2020mm x 高さ200mm
前脚柱地上高 670mm
後脚柱地上高 1006mm
搭載モジュール数 8(4段2列)、12(4段3列),16枚(4段4列)/基
モジュール傾斜角 10度

                 図のダウンロード……

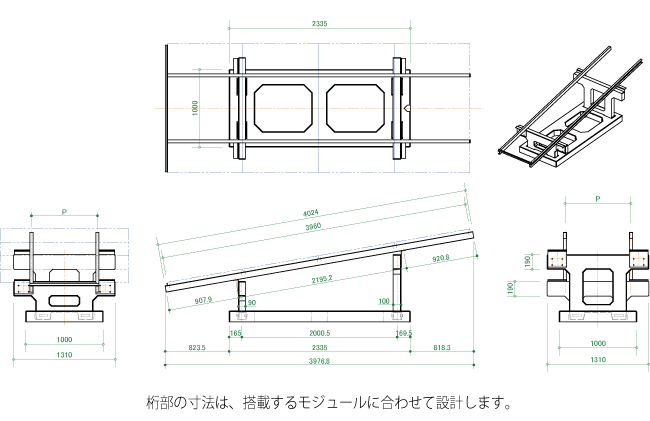

ソーラースタンドシングル(耐風速 38m/sec)
項目 内容
名称 ソーラースタンドシングル
耐風速 38m/sec
ベース寸法 幅1000mm x 奥行2335mm x 高さ140mm
前脚柱地上高 521mm
後脚柱地上高 866mm
搭載モジュール数 4枚/基
モジュール傾斜角 10度

                図のダウンロード…

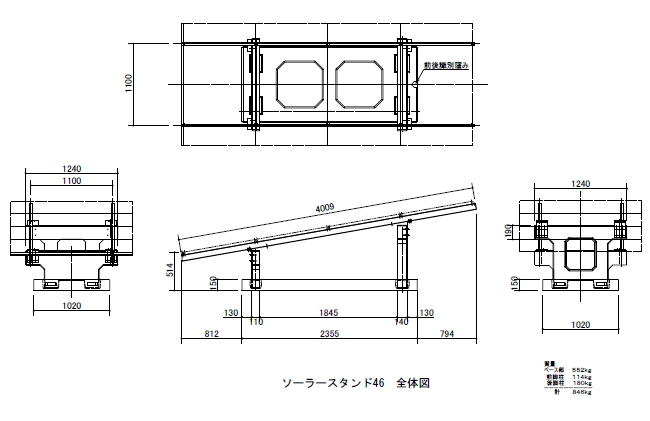

ソーラースタンド46(耐風速 46m/sec)
項目 内容
名称 ソーラースタンド46
耐風速 46m/sec
ベース寸法 幅1020mm x 奥行2355mm x 高さ150mm
前脚柱地上高 531mm
後脚柱地上高 876mm
搭載モジュール数 4枚/基
モジュール傾斜角 10度

                図のダウンロード……
